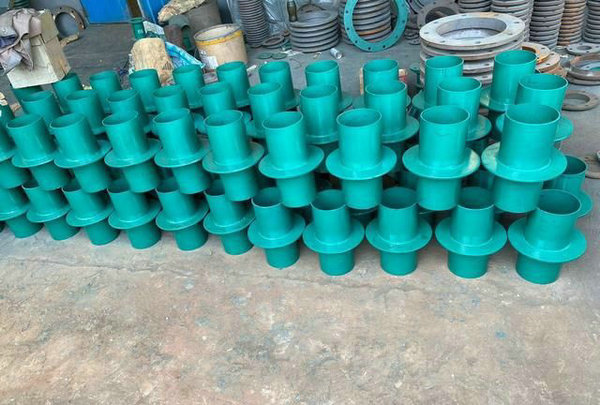

管道穿地下室外墻、樓板面時應預埋剛性防水套管，套管型號為A型。

制作工藝

1、根據施工圖紙核對結構墻、板厚度以確定套管長度，套管管徑比管道管徑大2個檔。

2、用鋼尺量好長度，在管道上畫出切割線，對于DN150以下管道可以采用切割機進行切割，DN200以上管道使用空氣型等離子切割機、割管機或氣割進行切割，鍍鋅鋼管禁止使用熱切割，套管切割后應剔除切口的卷邊、瘤渣、毛刺，復核切口的平整度，若出現馬蹄口、斜口等情況，需進行打磨處理。

3、選定合格厚度的鋼板，先在鋼板上用“沖子”沖出圓心點，然后用圓規按照套管外徑/2+1mm作為翼環內圈的半徑畫出翼環的內圈線，再按規范要求翼環寬度畫出翼環的外圈線。

4、使用等離子切割機或氣割進行切割時應注意防火，加工場地須配備合格的滅火器材。

5、套管與翼環拼裝前先在套管上畫出翼環安裝線，將打磨后的翼環套在管道刻度線位置，用電焊先固定一個點，用角尺調整翼環與管道的垂直度后按相隔120°角度共計固定3個點即可。剛性防水套管為中間一個翼環，柔性防水套管中間及迎水面設兩個翼環，背水面設有法蘭及法蘭壓蓋。

6、防水套管焊接宜由專業焊工集中施焊，以確保焊接質量及成品外觀質量。

7、焊接完畢后再次校正翼環與管道的垂直度，經除銹后套管內部刷防銹漆兩道。

8、參考資料《02S404防水套管》標準圖集。
